加熱すると、チタンバーはいくら拡大しますか？

チタンバーの味付けされたサプライヤーとして、私はしばしば、これらの材料の熱膨張特性に関するクライアントからの問い合わせに遭遇します。チタンバーは、並外れた強度と重量の比率、腐食抵抗、生体適合性で有名であり、航空宇宙、医療、海洋などのさまざまな業界で人気のある選択肢となっています。寸法の安定性が最も重要なアプリケーションにとって、加熱されたときにチタンバーがどれだけ拡張するかを理解すること。このブログ投稿では、熱拡張の背後にある科学を掘り下げ、それに影響を与える要因を探り、現実世界のシナリオでの熱拡張に対処するための実用的な洞察を提供します。

熱膨張の理解

熱膨張は、チタンを含むすべての材料の基本的な特性です。材料が加熱されると、その原子はエネルギーを獲得し、より活発に振動し、材料が膨張します。通常、膨張の量は、温度の変化と材料の元の長さに比例します。熱膨張係数（CTE）は、温度変化あたりの単位長さあたりの材料がどれだけ拡大するかの尺度です。 μm/m°Cなど、摂氏（またはケルビン）あたりの長さあたりの長さの単位で表されます。

チタンのCTEは、その合金組成と微細構造によって異なります。たとえば、純粋なチタン（グレード1）には約8.6μm/m°CのCTEがあり、広く使用されているTI-6AL-4V合金（グレード5）には約9.4μm/m°CのCTEがあります。これらの値は、アルミニウム（約23μm/m°CのCTE）や鋼（約12μm/m°CのCTE）など、他の金属と比較して比較的低いです。この低いCTEは、精密エンジニアリングや航空宇宙コンポーネントなど、寸法の安定性が重要であるアプリケーションに最適な選択肢となります。

熱膨張の計算

チタンバーが加熱されたときにどれだけ拡張するかを計算するには、次の式を使用できます。

Δl= a *l₀ *Δt

どこ：

• ΔLは、バーの長さの変化です
• αはチタン合金の熱膨張係数です
• l₀はバーの元の長さです
• ΔTは温度の変化です

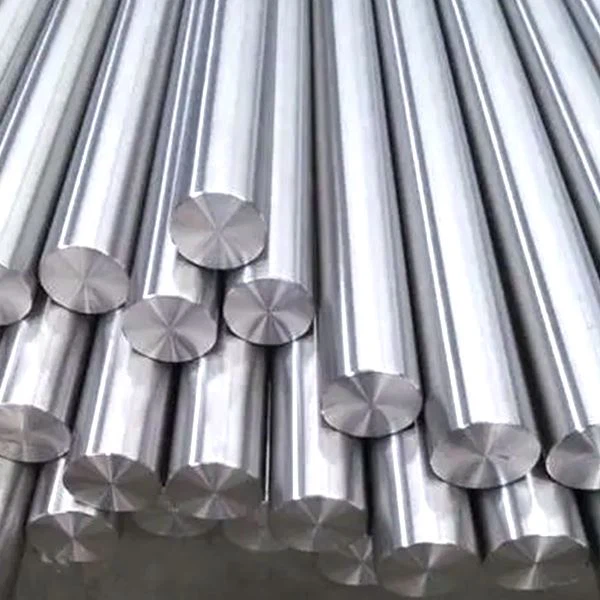

例を考えてみましょう。あなたが持っているとしますGR5チタンラウンドバー長さは1メートルで、20°Cから120°Cから加熱します。温度の変化（ΔT）は100°Cで、Ti-6AL-4VのCTEは約9.4μm/m°Cです。上記の式を使用して、次のように長さの変化を計算できます。

ΔL=9.4μm/m°C * 1 m * 100°C =940μm= 0.94 mm

これは、20°Cから120°Cに加熱すると、バーが約0.94 mm拡張することを意味します。

熱膨張に影響する要因

CTEは、加熱されたときにチタンバーがどれだけ拡張されるかの良い推定を提供しますが、いくつかの要因が実際の膨張量に影響を与える可能性があります。これらの要因は次のとおりです。

• 合金組成：異なるチタン合金は、化学組成と微細構造の変動により、CTE値が異なります。たとえば、アルミニウム含有量が多い合金はCTEが低い傾向があります。
• 温度範囲：チタンのCTEは、すべての温度範囲にわたって一定ではありません。特に高温では、温度とともにわずかに変化する可能性があります。
• 熱処理：熱処理は、チタンの微細構造に影響を与える可能性があり、それがCTEに影響を与える可能性があります。たとえば、アニーリングは、材料の内部応力を軽減し、CTEをわずかに変更する可能性があります。
• 方向性：チタンバーは異方性の挙動を示すことができます。つまり、CTEの方向が異なる場合があります。これは、バーが熱勾配にさらされるアプリケーション、または正確な寸法制御が必要なアプリケーションで特に重要です。

現実世界のアプリケーションでの熱拡張を扱っています

多くのアプリケーションでは、熱の膨張は、適切に考慮されないと問題を引き起こす可能性があります。たとえば、精密エンジニアリングアプリケーションでは、少量の拡張でさえ、コンポーネント間の不整列または干渉につながる可能性があります。これらの問題を軽減するために、いくつかの戦略を採用できます。

• 拡張のためのデザイン：チタンバーで作られたコンポーネントを設計する場合、熱膨張を可能にすることが重要です。これは、設計に拡張ジョイント、クリアランス、または柔軟な接続を組み込むことで実行できます。
• 熱絶縁の使用：温度変化が著しいアプリケーションでは、熱断熱材を使用して熱伝達速度を下げ、熱膨張の影響を最小限に抑えることができます。
• 材料の選択：アプリケーションに適したCTEを備えた適切なチタン合金を選択することが重要です。場合によっては、異なるCTEを持つ材料の組み合わせを使用して、望ましい次元の安定性を実現する必要がある場合があります。
• 監視と制御：温度と寸法の変化の定期的な監視は、熱膨張に関連する問題を早期に検出するのに役立ちます。これにより、費用のかかる失敗を防ぐために、タイムリーな調整またはメンテナンスが可能になります。

私たちのチタンバーの提供

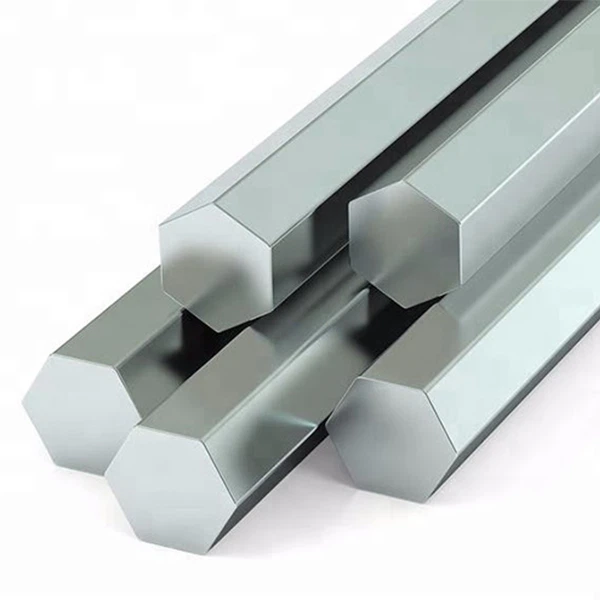

当社では、お客様の多様なニーズを満たすために、幅広い高品質のチタンバーを提供しています。私たちのASTM B348チタンバー厳密なASTM標準に合わせて製造されており、優れた機械的特性と寸法精度を確保しています。私たちも提供していますGR5チタンバーヘキサゴンさまざまなサイズと仕様の丸いバー。私たちの経験豊富なチームは、アプリケーションに適したチタンバーを選択し、素材から最高のパフォーマンスを得ることができるように、テクニカルサポートとガイダンスを提供できます。

結論

結論として、これらの材料から作られたコンポーネントの適切な機能と寿命を確保するために、加熱されたときにチタンバーがどれだけ拡大するかを理解することが不可欠です。熱膨張に影響を与える要因を考慮し、それに対処するための適切な戦略を実装することにより、次元の変化に関連するリスクを最小限に抑え、アプリケーションの信頼性を確保することができます。ご質問がある場合、またはチタンバー製品に関する詳細情報が必要な場合は、お気軽にお問い合わせください。特定の要件に適したソリューションを見つけるのを手伝うためにここにいます。

参照

• ASMハンドブック、ボリューム2：プロパティと選択：非鉄合金と特別な目的の材料。
• チタン：テクニカルガイド、Jr Davisによる第2版。
