製品

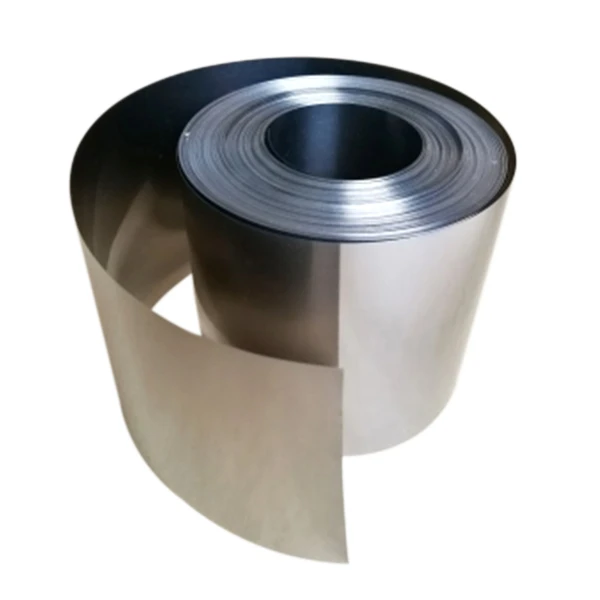

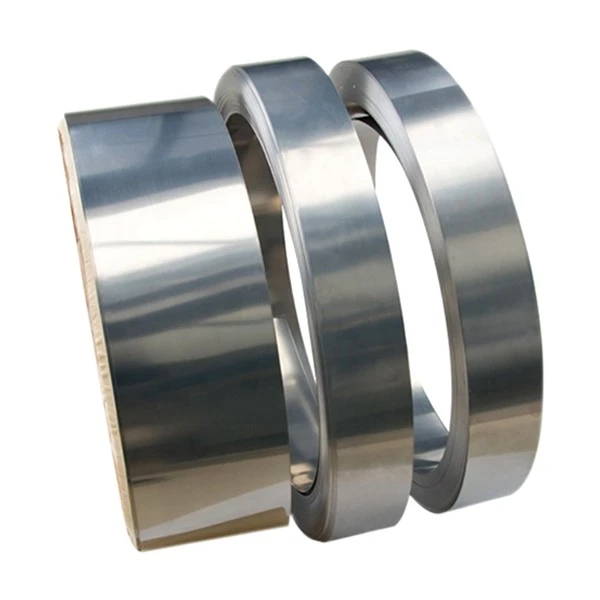

タンタルフォイルストリップ

アイテム：タンタルホイルストリップ
グレード：UNS R05200、UNS R05400
標準：ASTM B708、ASTM B 708-98、ASTM F 560
厚さ：0。01mm- 0。5mm
幅：20-600 mm
長さ：コイルで、または顧客が要求するように
表面：burrなし、オイルスポットはありません
純度：99.9％または99.95％
製造：冷たいローリング、アニール

お問い合わせを送る

製品説明

説明

タンタル箔ストリップは、さまざまな産業用途に不可欠な例外的な特性を示します。高融点、優れた耐食性、優れた導電率で有名なこれらの材料は、電子機器、航空宇宙、化学処理に不可欠です。正確に作られたフォイルとストリップは、高純度レベルを誇り、困難な条件下で最適なパフォーマンスを提供します。

タンタル箔のストリップと多種多様なタンタル製品を供給しています。広範な専門知識に支えられて、当社の製品は厳しい基準を満たし、精度と手頃な価格の融合を確保しています。

製造プロセス

タンタル・インゴットは、電子ビームを使用して融解します - 鍛造分解（400度以下の温度） - アニーリング - ラフ化 - アニーリング - ストリップローリング - アニーリング - ホイルローリング - 熱処理。

鍛造故障のためにコールドプレスを使用するのが最善であり、鍛造温度は400度を超えてはなりません（鍛造の表面は400度で青くなります）。コールド鍛造には、大きな接触面と良好な材料の均一性があり、ガス不純物の汚染を減らすことができます。

タンタル箔とタンタルストリップは、冷たいローリングによって加工されています。合計加工速度は、スラブの厚さの80％〜90％であり、総処理速度はプレートの厚さの6％〜8％です。ロールシートの表面品質を確保するには、欠陥、汚染、またはロールのない表面が必要です。

通常のタンタルとタンタル合金箔とストリップ寸法
製品	寸法（mm）			形
製品	厚さ	幅	長さ	形
箔とストリップ	0.0254 - 0.15	5 - 300	100 - 6000	フォイル、ストリップ
箔とストリップ	0.15 - 0.5	50 - 1000	100 - 6000	フォイル、ストリップ
TA2.5Wホイルとストリップ	0.02 - 0.09	< 152	10000以上	ストリップ

化学要件
コンテンツ、最大、重量％
要素	電子ビーム鋳造/真空ARC鋳造R05200未結合タンタル	焼結R05400未結合タンタル	電子ビームキャスト/真空ARCキャストr 05255 90％タンタル10％タングステン	電子ビームキャスト/真空ARCキャストr 05252 97。5％タンタル2.5％タングステン	電子ビームキャスト/真空ARCキャストr 05240 60％タンタル40％ニオブ
C	0.010	0.010	0.010	0.010	0.010
O	0.015	0.03	0.015	0.015	0.020
N	0.010	0.010	0.010	0.010	0.010
H	0.0015	0.0015	0.0015	0.0015	0.0015
fe	0.010	0.010	0.010	0.010	0.010
MO	0.020	0.020	0.020	0.020	0.020
NB	0.100	0.100	0.100	0.50	35.0 - 42.0
ni	0.010	0.010	0.010	0.010	0.010
si	0.005	0.005	0.005	0.005	0.005
ti	0.010	0.010	0.010	0.010	0.010
W	0.05	0.05	9.0 - 11.0	2.0 - 3.5	0.050
ta	残り	残り	残り	残り	残り

タンタルとタンタル合金ホイルストリップの寸法と耐性
厚さ	厚さの耐性		幅	幅耐性	長さ	長さの許容範囲
厚さ	グレード1	グレード2	幅	幅耐性	長さ	長さの許容範囲
< 0.1	± 0.015	± 0.02	50 - 150	± 2.0	100 - 20000	± 2.0
0.1 - 0.2	± 0.015	± 0.02	50 - 240	± 2.0	100 - 20000	± 2.0
> 0.2 - 0.3	± 0.02	± 0.03	50 - 650	± 2.0	100 - 6000	± 2.0
> 0.3 - 0.5	± 0.03	± 0.04	50 - 650	± 2.0	100 - 6000	± 2.0
> 0.5 - 0.8	± 0.04	± 0.06	50 - 650	± 2.0	100 - 6000	± 2.0
> 0.8 - 1.0	± 0.06	± 0.08	50 - 650	± 2.0	100 - 6000	± 2.0
> 1.0 - 1.5	± 0.08	± 0.12	50 - 650	± 3.0	100 - 6000	± 4.0
> 1.5 - 2.0	± 0.12	± 0.16	50 - 650	± 3.0	100 - 4000	± 4.0
> 2.0 - 3.0	± 0.16	± 0.18	50 - 650	± 5.0	100 - 4000	± 5.0
> 3.0 - 4.0	± 0.18	± 0.20	50 - 650	± 5.0	100 - 3000	± 5.0
> 4.0 - 6.0	± 0.20	± 0.24	50 - 650	± 5.0	100 - 2000	± 5.0
顧客の要求された許容範囲に従って、製品を生産することができます。

グレードとフォーム

アニール状態

究極の引張強度、

min、psi（mpa）

降伏強度、最小、psi

（MPA）（2％オフセット）

伸長、最小、％

（1- in。ゲージの長さ）

未解決のタンタル

(R05200)

(R05400)

プレート、シート、ストリップ

<0.060 in. thick

0。060 in。厚さ以上

30 000 (207)

25 000 (172)

20 000 (138)

15 000 (103)

60％タンタル -

40％ニオビウム

(R05240)

<0.060 in. thick

0。060 in。厚さ以上

35 000

20 000 (138)

15 000 (103)

化学組成

要素	C	O	N	H	fe	MO	NB	ni	si	ti	W
R05200（％、最大）	0.01	0.015	0.01	0.0015	0.01	0.02	0.1	0.01	0.005	0.01	0.05
R05400（％、最大）	0.01	0.03	0.01	0.0015	0.01	0.02	0.1	0.01	0.005	0.01	0.05
