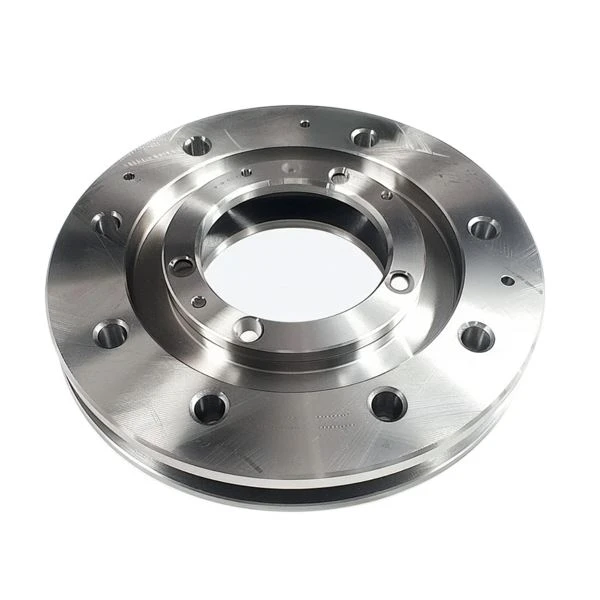

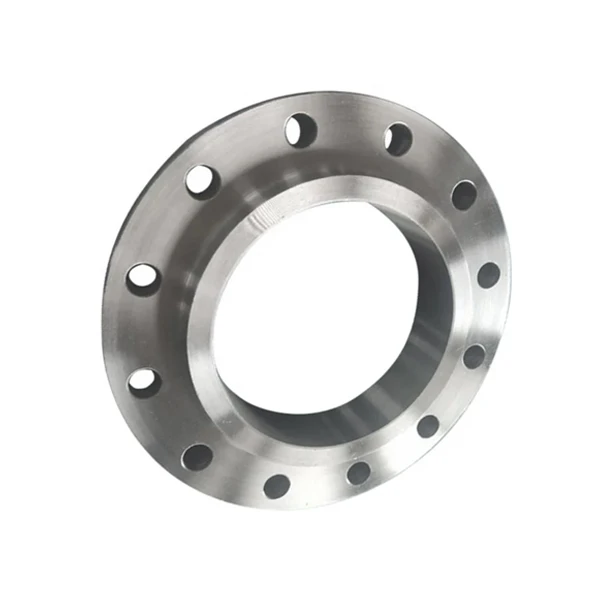

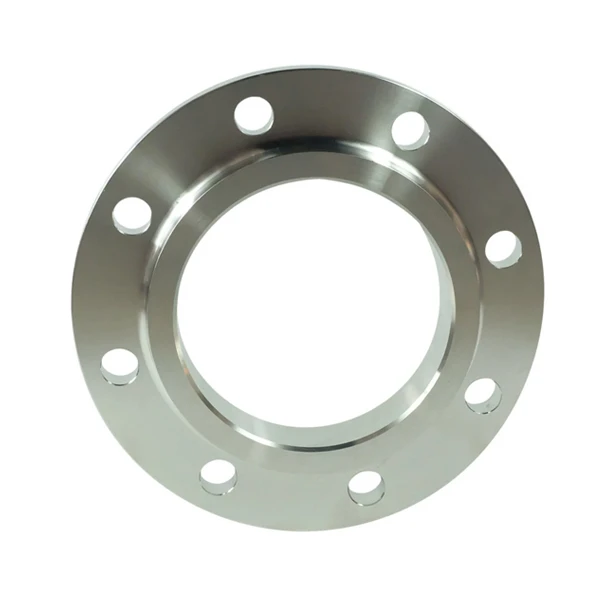

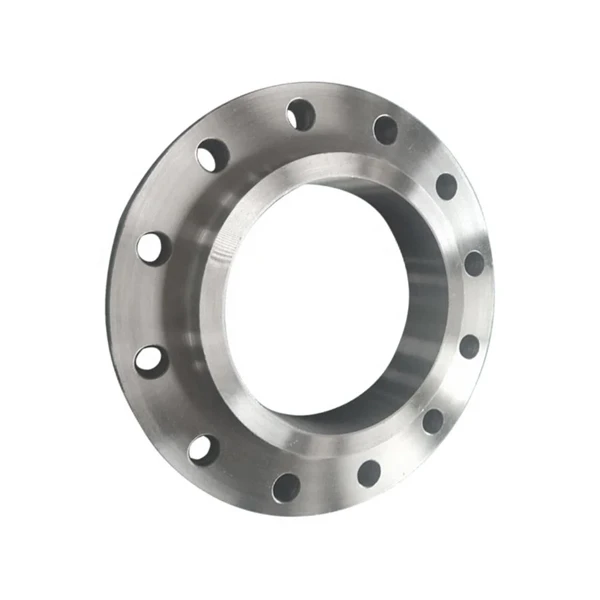

EN 1092-1 フランジ
アイテム: EN 1092-1 フランジ
仕様: タイプ01,05,11,12,21,34
材質: Gr1、Gr2、Gr7、Gr12
規格: ASME B381、HG/T20592-2009
圧力定格: N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
製品説明
この商品について:
EN 1092-1 フランジ タイプ 01 は、プレート溶接フランジ、スチール リング フランジ、または S/O プレート フランジとも呼ばれます。これは、ハブのないスリップオン フランジに非常によく似たルーズ タイプのフランジです。タイプ 01 プレート フランジは、溶接前にパイプに滑り込ませることができます。パイプとフランジを接合するには、内側と外側の 2 つのすみ肉溶接を適用する必要があります。クライアントの要件に応じて、平面 (FF) または隆起面 (RF) で提供できます。EN 1092-1 によると、タイプ 01 プレート フランジは、PN 2.5、PN 6、PN 10、PN 16、PN 25、PN40、PN 63、および PN 100 の 8 つの圧力定格で使用できます。対応するフランジの寸法と質量は、下の表に記載されています。すべての寸法は mm 単位、質量/重量は kg 単位です。
EN 1092-1 タイプ 01 プレート フランジは、鍛造品または平らな製品 (プレート) から作ることができます。圧延または鍛造された棒鋼および鍛造形鋼から機械加工することもできます。大きなサイズの場合は、棒鋼、形鋼、またはストリップから曲げ加工して電気溶接することもできます。フランジは、炭素鋼、低合金鋼、ステンレス鋼、およびその他の高合金鋼を含む幅広い材料グレードから製造できます。
EN 1092-1 フランジ タイプ 01 PN2.5 の寸法と重量
技術図面と概要
注記
EN 1092-1 フランジ タイプ 01 フランジの図面 (隆起面付き)。D: 外径、K: ボルト円の直径、R: 隆起面の直径、n: ボルトの数、d: ボルト穴の直径、重量: タイプ 01 プレート フランジの重量または質量、C: フランジの厚さ、f: 隆起面の高さ。
仕様
DN15〜DN600: Φ21.3〜Φ1219.2mm
|
国立公園局 |
DN |
外径（mm） |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
