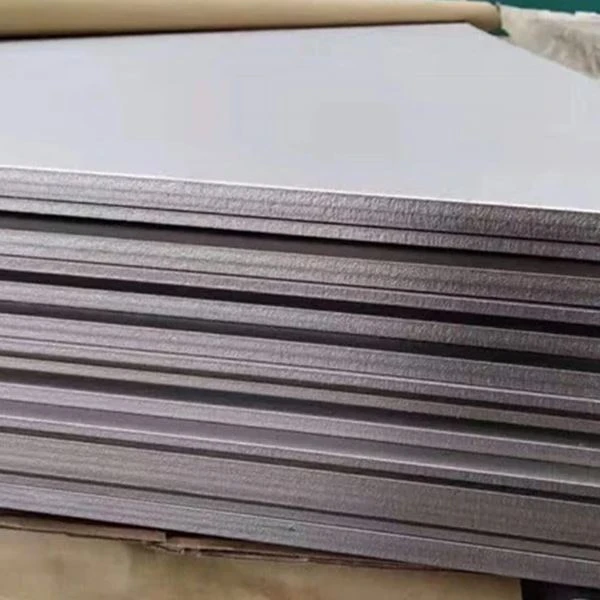

チタンクラッドプレート

チタンは耐食性と耐熱性に優れています。また、その用途は宇宙から陸上へ、陸上から海上へと急速に拡大しています。そのため、チタン鋼クラッド板は、純チタンに代わる理想的な材料であり、費用対効果に優れています。チタンクラッド板は、チタン板と鋼板を積層した材料です。チタンクラッドは耐食性に優れていますが、高価であり、複合板にすることでコストを大幅に削減できます。通常は爆発圧着で作られていますが、近年では熱間圧延法による製造も行われています。高温でのチタンと鋼の接合面は、TiC、チタン鉄固溶体相、金属間化合物（TiFe、TiFe2など）が形成されやすく、鋼板の脆化を引き起こします。脆化を防ぐために、チタンと鋼の間には、炭素含有量が50ppm未満の極低炭素鋼箔またはステンレス鋼金網をサンドイッチ材として使用します。圧延温度は、最高の接合性能を得るために約850度に選択されます。



販売されているチタン板は、冷間加工性、温間加工性、熱間加工性、溶接性に優れており、切断、溶接、拡張、開放、回転などによる形状変更が可能です。チタンクラッドは、化学装置用の圧力容器、海水熱交換器、化学反応容器、および過酷な腐食性媒体で使用される電極の製造に使用される材料です。



チタン鋼クラッドプレートの特徴



チタン複合板は典型的な金属層複合材料です。通常、熱間/冷間圧延接合または爆発接合などの変形接合によって製造されます。チタン複合鋼板は、優れたチタン耐性を備えた鋼の低コストと高強度を実現します。



さらに、チタンクラッド板の用途は宇宙から陸上へ、陸から海へと急速に拡大しています。そのため、低コストで高性能を特徴とするチタン鋼板は、純チタンに代わる理想的な材料であり、費用対効果に優れています。



チタンクラッドは、高い機械的特性と優れたスタンピング特性を備えており、さまざまな形状に溶接でき、溶接継手は母材の 90% までの強度と良好な機械加工性を備えています。チタンクラッドは、塩化物、硫化物、アンモニアに対する高い耐腐食性を備えています。



チタン被覆板は海水中において、アルミ合金、ステンレス鋼よりも耐食性が高く、ニッケル基合金も耐食性が高いです。

チタンクラッドは水の影響に対してもより耐性があります。



チタンと普通鋼を組み合わせたものをチタン複合板といいます。チタンの耐食性と普通鋼板の強度を構造として兼ね備えており、全体的なコストを大幅に削減できるのが最大の特徴です。



チタン複合板は、2 つ以上の異なる材料を積み重ねて構成される構造材料です。この層間の結合は、爆発接合または爆発溶接によって実現されます。爆発接合または爆発溶接では、高エネルギー爆薬を使用して層間に冶金結合を作成し、爆発、ホットプレス、またはその他の処理方法によって完全な複合構造を形成します。材料の各層は複合板で特定の役割を果たし、複合板が複数の特性と特徴を同時に持つことを可能にします。複合材料は、鋼または他の金属の層に結合したチタンの層で構成されています。チタン複合板とも呼ばれ、製造は爆発クラッディングで、最終的な厚さが薄い場合は、適切なサイズに熱間圧延が使用されます。

チタン爆着クラッディングプレートの主な利点の 1 つは、コスト効率の良さです。チタンは高価な材料であるため、大量に使用するとコストがかかりすぎる場合があります。チタンの層を鋼の層に結合させることで、低コストで必要な特性を実現できます。



チタン層の厚さは用途に応じて異なり、層が厚いほど耐腐食性が高くなりますが、コストも高くなります。



全体として、チタンと鋼の特性の組み合わせを必要とする幅広い用途に、多用途でコスト効率の高いオプションが存在します。



チタン被覆鋼板は発電所の煙突に広く使用されています。



基材: Q235B/ A36 スチール



クラッド材: Gr2チタン



サイズと許容範囲:

基板材料の厚さ: 8mm+/-0.2mm



クラッド金属の厚さ: 2mm+/-0.2mm



長さ: 12,000mm +10mm/0mm



幅: 2,000mm +10mm/0mm



クラッド板の平坦度：平坦度は5mm/m以下、8mm/2m以下でなければなりません。



クラッド金属板を基材に接合する方法は、爆発接合と熱間圧延とする。



欠陥がないこと: 材料は清潔で、滑らかで、健全であり、欠陥がないことが必要です。



試験サンプル: 試験サンプルは ASTM A264 に従って選択および準備する必要があります。



チタンクラッドプレートは、多くの用途においてコスト効率の高いソリューションとなります。チタンは高価な素材であり、大量に使用するとプロジェクトのコストが大幅に増加する可能性があります。しかし、チタンの層を鋼に接着することで、低コストで必要な特性を実現できます。基材の鋼素材は強度と耐久性を提供し、チタン層は優れた耐腐食性など、必要な用途に適した特性を提供するため、化学装置の製造や腐食性の環境に適しています。

人気ラベル: チタンクラッドプレート、中国チタンクラッドプレートメーカー、サプライヤー、工場, M12チタンボルト, 航空機で使用されるチタン合金, M4チタンボルト, 非鉄金属を説明します, 1チタンバー, 非鉄金属のリスト
