シングル - アクションスタンピングプレスとダブルアクションスタンピングプレスの違いは何ですか？
鍛造とスタンピングの領域では、単一のアクションスタンピングプレスとダブルアクションスタンピングプレスの選択は、製造プロセスの効率、品質、コスト - 有効性に大きな影響を与える可能性があります。鍛造およびスタンピングサプライヤーとして、私は両方のタイプのプレスのユニークな機能と制限を直接目撃しました。このブログ投稿は、シングルアクションとダブルアクションスタンピングプレスの違いを掘り下げることを目的としており、メーカーが情報に基づいた決定を下すのに役立つ洞察を提供します。
基本的なメカニズム
シングル - アクションスタンピングプレス
単一のアクションスタンピングプレスは、往復運動で移動する単一のRAMで動作します。 RAMは通常、機械的または油圧システムによって駆動されます。メカニカルシングル - アクションプレスでは、フライホイールはエネルギーを保存し、一連のギアとコネクティングロッドを介してRAMに転送します。プレスがアクティブになると、RAMは下向きに動き、ダイとパンチの間に配置されたワークピースに力をかけます。スタンピング操作が完了すると、RAMは元の位置に戻ります。
一方、油圧シングル - アクションプレスは、油圧シリンダーを使用してRAMを駆動します。油圧システムは、RAMによって適用される力の正確な制御を可能にし、高度な精度を必要とするアプリケーションに適しています。シングル - アクションプレスのデザインは比較的単純なため、操作と保守が容易になります。それらは、一般的に、ブランキング、ピアス、浅い描画などの単純なスタンピング操作に使用されます。
ダブル - アクションスタンピングプレス
ダブル - アクションスタンピングプレスには、外側のラムと内側のラムの2つの独立したラムがあります。ブランクホルダーとも呼ばれる外側のラムは、最初に下降して、ワークをしっかりと所定の位置に保持します。これにより、形成プロセス中に材料がしわを防ぎます。ブランクホルダーがワークピースを確保した後、インナーラムが下向きに動いて実際のスタンピングまたは描画操作を実行します。
二重のアクションプレスの2つのステージ操作により、材料の流れをよりよく制御でき、より深い抽選とより複雑な形状を形成できます。空白のホルダーは、ワークピースの周辺に一定の圧力をかけ、材料が均等に分布していることを保証し、引き裂きやしわなどの欠陥のリスクを軽減します。ダブル - アクションプレスは、高品質で複雑な部品が必要な自動車ボディパネルの製造などのアプリケーションによく使用されます。
アプリケーション
シングル - アクションスタンピングプレス
シングル - アクションプレスは、さまざまな単純なスタンピング操作に適しています。 Blankingは最も一般的なアプリケーションの1つであり、平らな材料が大きなシートから切り取られて特定の形状を作成します。ピアスは別のアプリケーションであり、穴が材料を通してパンチされます。これらの操作は、通常、ワッシャー、ナット、ボルトなどの小さなコンポーネントの生産に使用されます。
浅い描画は、シングルアクションプレスでも実行できます。ただし、ドローの深さは、ダブルアクションプレスと比較して制限されています。シングルアクションプレスは、電子機器、ハードウェア、アプライアンスの製造などの業界で一般的に使用されています。この産業では、比較的単純なジオメトリを備えた小規模なサイズの部品が生成されます。たとえば、電子エンクロージャーの生産では、単一のアクションプレスを使用して、さらにアセンブリする前に金属シートを空白と穴を開けることができます。
ダブル - アクションスタンピングプレス
ダブル - アクションプレスディープドローイングと複雑な形成を必要とするアプリケーションでExcelを押します。自動車業界では、ドア、フェンダー、フードなどのボディパネルの製造に使用されています。材料の流れを制御し、しわを防ぐ能力は、滑らかな表面と正確な寸法を備えた高品質のボディパネルを生成するために重要です。

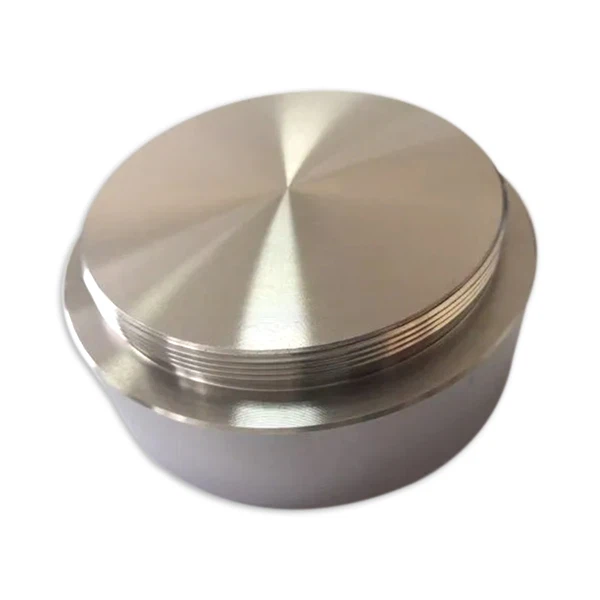

航空宇宙産業では、ダブルアクションプレスを使用して、チタン鍛造ディスク、チタン鍛造リング、 そしてチタンラウンドターゲット。チタンは、その高強度と延性が低いため、形成されるのに挑戦的な材料です。ダブル - アクションプレスは、必要な力を適用し、材料の流れを制御して、必要な精度と品質を備えたこれらの重要なコンポーネントを生成できます。
品質と精度
シングル - アクションスタンピングプレス
単一のアクションプレスは高品質の部品を生成できますが、特に複雑な形状や深い抽選では、その精度はやや制限されています。空白のホルダーの欠如は、形成プロセス中に材料がしわや変形する可能性が高いことを意味します。これにより、不均一な表面、一貫性のない寸法、および欠陥の割合が高い部分が生じる可能性があります。
ただし、単純なスタンピング操作の場合、単一のアクションプレスは高レベルの精度を達成できます。適切なツーリングの設計とメンテナンスにより、彼らは緊密な許容範囲を持つ部品を生成できます。たとえば、精密ワッシャーの生産では、単一のアクションプレスは、正確な直径と厚さの部品を一貫して生成できます。
ダブル - アクションスタンピングプレス
ダブル - アクションプレスは、特に深い描画と複雑なアプリケーションのために、単一のアクションプレスと比較して、優れた品質と精度を提供します。空白のホルダーは、材料がしっかりと保持されていることを保証し、しわを防ぎ、より均一な材料の流れを可能にします。これにより、表面が滑らかになり、より一貫した寸法、および欠陥が少ない部分が生じます。
二重のアクションプレスの2つのステージ操作により、形成プロセスをより適切に制御できます。空白のホルダーと内側のRAMによって適用される圧力は、独立して調整でき、さまざまな材料と部分形状の形成条件を最適化できます。このレベルの制御は、厳格な品質基準を満たす必要がある自動車や航空宇宙などの産業で高品質の部品を生産するために不可欠です。
生産効率
シングル - アクションスタンピングプレス
単一のアクションプレスは、一般にダブルよりも高速です - 簡単なスタンピング操作のためのアクションプレス。シンプルなデザインとシングルラム操作により、より高いストローク速度が可能になります。つまり、時間単位ごとにより多くの部品を生成できます。これにより、シンプルな部品のボリューム生産に最適です。
ただし、複雑なスタンピング操作に関しては、単一のアクションプレスの生産効率を大幅に削減できます。望ましい形状を達成するための複数の操作または追加のツールが必要な場合、サイクル時間と全体的な生産コストを増やすことができます。
ダブル - アクションスタンピングプレス
ダブル - アクションプレスは、2つのステージ操作により、シングルアクションプレスと比較してサイクル時間が長くなります。ただし、複雑なスタンピング操作の場合、実際には長期的にはより効率的になる可能性があります。 1回のプレスで空白の保持および形成操作を実行することにより、ダブルアクションプレスは追加の操作とツーリングの必要性を排除し、全体的な生産時間とコストを削減します。
さらに、ダブルアクションプレスによって生成される高品質の部品は、多くの場合、ポスト処理が少なくなり、生産効率がさらに向上します。たとえば、自動車のボディパネルの生産では、ダブルアクションプレスは、最小限の追加作業で塗装や組み立ての準備ができた部品を生成できます。
コストに関する考慮事項
シングル - アクションスタンピングプレス
単一のアクションプレスは、通常、ダブルアクションプレスと比較して、購入して操作するのに安価です。それらのシンプルな設計とコンポーネントが少ないと、初期コストが削減され、メンテナンス要件が削減されます。また、より少ないエネルギーを消費するため、時間の経過とともに大幅なコスト削減につながる可能性があります。
ただし、複雑な形成または高品質の部品を必要とするアプリケーションの場合、単一のアクションプレスで部品を生産するコストは、長期的には高くなる可能性があります。望ましい品質を達成するために追加の操作、ツール、およびポスト処理の必要性は、プレスの初期コストの低下を相殺することができます。
ダブル - アクションスタンピングプレス
ダブル - アクションプレスは、シングルアクションプレスよりも購入して操作するのに費用がかかります。それらの複雑な設計と追加のコンポーネントは、より多くのメンテナンスとより高いエネルギー消費を必要とします。ただし、深い描画、複雑な形成、および高品質の部品を必要とするアプリケーションでは、ダブルアクションプレスへの投資を正当化できます。
単一の操作で高品質の部品を生産する能力により、追加の運用とポスト処理の必要性が減り、労働力と材料コストを節約できます。さらに、ダブルアクションプレスの生産性が高く、欠陥率が低いと、長期的には全体的なコスト削減が生じる可能性があります。
結論
結論として、シングルアクションとダブルアクションスタンピングプレスの選択は、スタンピング操作の複雑さ、部品の品質要件、生産量、コストに関する考慮事項など、さまざまな要因に依存します。シングル - アクションプレスは、コストが大きな関心事である単純なスタンピング操作、高ボリューム生産、およびアプリケーションに適しています。一方、ダブルアクションプレスは、複雑な形成操作、高品質の部品を必要とするアプリケーション、および精度と一貫性が重要な産業に最適です。
鍛造およびスタンピングサプライヤーとして、私たちはあなたの特定のニーズに合ったプレスを選択することの重要性を理解しています。単一のアクションプレスを必要とするかどうかにかかわらず、単純なスタンピング操作のために、または複雑な形成のためのダブルアクションプレスの場合、要件を満たすための専門知識とソリューションを提供できます。鍛造およびスタンピングサービスについて詳しく知りたい場合、または単一のアクションとダブル - アクションスタンピングプレスについて質問がある場合は、相談のためにお気軽にお問い合わせください。製造目標を達成するためにあなたと協力することを楽しみにしています。
