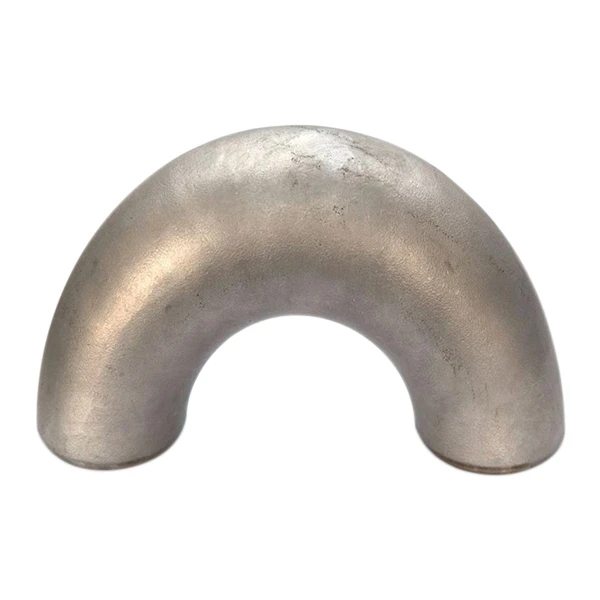

チタン 180- 度エルボ

チタン {{0}} 度エルボとは、曲げ角度が 180 度に達するエルボ製品を指します。曲率半径に応じて、長半径 180 度エルボと短半径 180 度エルボに分けられます。長半径とは、曲率半径がパイプの外径の 1.5 倍、つまり R=1.5D を指します。短半径エルボとは、曲率半径がパイプの外径に等しい、つまり R=1.0D を指します (R は半径、D はエルボの直径)。もちろん、異なる曲率半径に応じて、異なる 180- 度エルボをカスタマイズすることもできます。



パイプラインシステムのレイアウトでは、一般的に長半径エルボ接続を使用するのが適切ですが、パイプラインの設置場所がよりコンパクトな場合やコストを削減する場合は、通常、短半径エルボが使用されます。短半径エルボを使用する場合、その動作圧力は、同じ仕様の長半径エルボの 0.8 倍を超えてはなりません。



突合せ溶接エルボ 45/90/180 度



ASME B16.9 突合せ溶接エルボは、2 ～ 48 インチ (またはそれ以上) のあらゆるサイズの ASME B36.10 および ASME B36.19 炭素合金パイプに適合するように、幅広い寸法 (外径と壁厚の組み合わせ) で製造されています。



パイプエルボの特殊なタイプには次のものがあります。



縮小エルボ: 標準エルボと同心縮小器の組み合わせの代わりに、2 つの異なるボア サイズの入口と出口を備えたパイプ コネクタが使用されます。



マイターエルボ：鋼板を接合して組み立てた大型エルボ



ショート VS ロング ラジアス エルボ



肘は、方向を変える距離を定義する 2 つのグループに分かれています。一方の端の中心線から反対側の面までの距離です。これは「中心から面まで」の距離と呼ばれ、肘を曲げる半径に相当します。



「長い」半径のエルボ (略称 LR) の中心から面までの距離は常に「1.1/2 x 公称パイプ サイズ (NPS) (1.1/2D)」ですが、「短い」半径のエルボ (略称 SR) の中心から面までの距離も公称パイプ サイズになります。



パイプエルボの製造プロセス:



180 度の突合せ溶接エルボはさまざまな方法で製造できますが、主な方法は「マンドレル プロセス」と「冷間成形」です (他の方法としては、楕円成形と二重シーム溶接法があります)。



配管における最も一般的なエルボの 3 つのタイプは、45 度、90 度、および 180 度 (またはリターン エルボ) です。



材質: 特殊合金、スーパー二相ステンレス鋼、ステンレス鋼、炭素鋼、チタン



多くの酸、アルカリ、強酸の液体媒体において、チタン 180 度エルボは優れた耐食性を備えており、チタンは密度が小さく、強度が高く、機器の重量が軽く、表面が明るくきれいで、汚れがなく、掃除が簡単で清潔であるという特徴があります。



チタン 180- 度エルボは、化学産業、石油、冶金、軽工業、計器、発電、海水の淡水化、医療機器、塩素アルカリによる塩の生産、電気メッキ、コークス化、化学肥料などで一般的に使用されています。



チタン180-度エルボの応用

石油化学産業向けパイプとチューブ

製薬業界

食品業界

航空宇宙産業

建築装飾業界

石油・ガスパイプライン業界
