圧力容器用グレード2チタン板の要件をご存知ですか？

今日のブログでは、化学産業の圧力容器およびパイプライン用途におけるグレード2チタンプレートを紹介します。顧客向けの同社の技術サポートを参照してください。本文ではその特徴を紹介します。Grade2チタンプレート、逆浸透（RO）システム圧力容器、グレード2チタン板のパイプラインシステム要件、チタン板と他の材質の比較、設計とメンテナンスの4つの側面から解説！

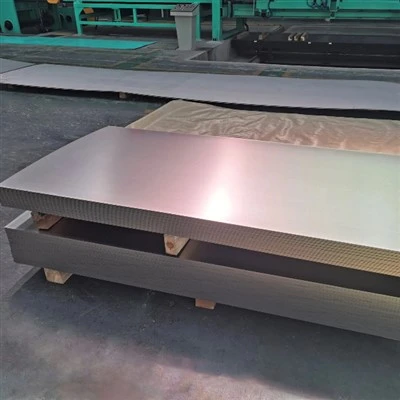

1. グレード2チタン板の特性と適用性



- 耐食性

• 塩化物腐食に対する耐性: チタンは海水や高塩分濃度の廃水中の塩化物に対する耐性が非常に高く、孔食や応力腐食割れによる機器の故障を回避します。{0}}
• 耐酸性および耐アルカリ性: 幅広い pH 値の水(酸性またはアルカリ性媒体を含む)でも安定しており、化学廃水や海水の淡水化の処理に適しています。



- 機械的性質

• 強度と軽量: グレード 2 チタン (345 MPa 以上) の引張強さはステンレス鋼と同等ですが、密度 (4.5 g/cm3) はステンレス鋼のわずか 60% であるため、機器の重量を軽減し、支持構造のコストを削減できます。



- 疲労耐性

• 高圧 RO システム (最大作動圧力 60 ～ 80 bar) の頻繁な応力サイクルでは、チタンは疲労亀裂が発生しにくいです。



- 生体適合性と環境保護

• -毒性がなく、金属イオンの析出がなく、飲料水および食品グレードの水処理基準に準拠しています。



2. RO システム圧力容器、グレード 2 チタン板要件に対応したパイプライン システム



圧力容器シェル

- 高圧環境への適応: RO 圧力容器は高圧水流 (通常 6-8 MPa) に耐える必要があり、グレード 2 チタンの高い強度と耐圧性により長期にわたる安全な運転が保証されます。

- 海水耐食性: 海水淡水化プラントでは、チタン製コンテナは塩害による漏洩のリスクを回避し、耐用年数を 30 年以上に延長します (ステンレス鋼の 10 ～ 15 年をはるかに上回ります)。



膜ハウジング界面とシール構造

- 溶接性能: チタン板は溶接が容易で、継ぎ目のない容器を製造でき、漏れ箇所が減少します。

- シールの信頼性: チタンはエポキシ樹脂またはゴム製シールとの適合性が高く、電気腐食を回避します。



高圧パイプライン

- 耐食性: チタンの硬度と表面酸化膜により、高速水流における粒子の浸食に耐えることができます。-

- 低流動抵抗設計: チタンチューブの内壁は滑らかで、水頭の損失が軽減され、システムのエネルギー効率が向上します。



3. 一般的な材料との比較分析



実際の応用例:

1. 中東の淡水化プラント

塩分濃度40,000ppmの海水を取り扱うためにチタン製の圧力容器やパイプが使用されていますが、10年間腐食漏れの報告はありません。

2. 中国化学工業団地の廃水再利用プロジェクト

塩化物イオンと硫酸塩を含む廃水の処理にチタン RO システムを使用すると、期待寿命は 25 年となり、メンテナンスコストが 40% 削減されます。



4. 設計とメンテナンスのご提案

溶接プロセスの最適化

• アルゴン アーク溶接 (TIG) と溶接部の酸化を防ぐための保護ガス純度の厳格な管理。



電食防止対策

• チタンと銅または炭素鋼との直接接触を避け、絶縁ガスケットまたは絶縁コーティングを使用してください。



経済的評価

• チタンは初期投資が高額（ステンレス鋼の約 3 ～ 5 倍）にもかかわらず、メンテナンスコストが低く、寿命が長いため、5 ～ 8 年以内にコストバランスを達成できます。



グレード 2 チタンは、その優れた耐食性、軽量設計、長寿命により、圧力容器や RO システムの配管システムにおける高塩分および腐食性の水の処理シナリオに最適な材料です。特に海水淡水化や化学廃水処理の分野では、チタン製装置はダウンタイムのリスクとライフサイクル全体のコストを大幅に削減でき、水処理システムの信頼性と経済性を向上させるための重要な技術選択肢となっています。
