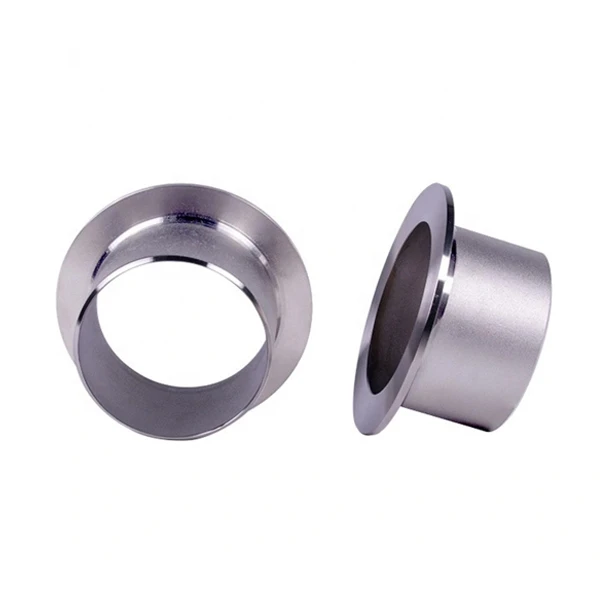

チタンスタブエンド

ラップ ジョイント スタブ エンドは、回転バックアップ フランジのサポートが必要な場合に溶接フランジの代わりに使用する継手です。チタン スタブ エンドは、異なる直径のパイプを接続する標準および非標準の ANSI 寸法で供給できます。



当社は、Gr2 チタン スタブ エンド パイプ継手を幅広く取り揃えています。寸法公差は ASME B16.9 に準拠しています。壁厚は標準スケジュール 10S および 40S ASME B36.19M 壁パイプに準拠しています。



長い機能寿命



高い機械的強度



スタブ エンドには、タイプ A、B、C の 3 種類があります。タイプ A および B のスタブ エンドは、エルボや T 字継手などの鍛造継手に似ており、タイプ C のスタブ エンドはカスタマイズされたサイズで製造されます。



タイプA



タイプ A スタブ エンドは、標準ラップ ジョイント フランジに使用されます。スタブ エンドのラップ厚さは、パイプ壁の公称厚さ以上です。また、タイプ A の外側コーナー半径は、ラップ ジョイント フランジに適合します。内側コーナーは直角です。ラップには通常、機械加工された鋸歯状の面があります。



タイプB



タイプ B のスタブ エンドは、ラップ フランジとして標準のスリップオン フランジに使用されます。これらの短いエンドのラップ厚さは、パイプ壁の公称厚さ以上です。また、タイプ B の外側コーナーの半径は、バックアップ フランジとして使用できるスリップ フランジを受け入れるのに十分小さいです。内側コーナーは直角です。ラップには通常、機械加工された鋸歯状の面があります。



タイプC



タイプ C のスタブ エンドは、標準のラップ ジョイント フランジおよびスリップオン フランジに使用できます。ラップの内径に丸いエッジを残してフレア加工されています。必要に応じて、半径を正方形に近づけることができます。ラップの厚さはパイプ壁の 75% です。タイプ C は、バックアップ フランジを収容できるほど短いです。タイプ C のラップ ジョイントは滑らかで、機械加工する必要はありません。



スタブ エンドは通常、タイプ A とタイプ B で製造されます。標準の長さは、ロング (ANSI) とショート パターン (MSS) の 2 種類があります。

スケジュール 5 および 10 のスタブ エンドは通常、短い長さで提供され、長い長さは特別注文で利用できます。スケジュール 40 のスタブ エンドは、短い長さまたは長い長さで提供されます。



a. 準備が簡単（切断面が平行または完全に平らである必要はありません）



b. アルミニウムと銅など、2 つの異なる金属の間で形成できます。



c. 異なる厚さに対応（薄い部分は上に溶接する必要があります）、ダイヤフラムやホイルなどの薄い材料を接続できます。



チタンとその合金のチューブエンドは、医療機器や石油化学機器に広く使用されています。



パイプ継手には、エルボ、レデューサー、T 型、クロス、スタブエンド、キャップなどがあります。MSS SP43 TYPE-A チタン スタブエンドは、大量に輸出されている主力製品のひとつです。



加工技術: 冷間圧延、溶接、溶接冷間圧延、締結プレス、突合せ溶接または鍛造



表面処理：石英ショット、サンドブラスト、研磨



品質管理: 100% X 線、染色浸透試験、第三者機関 (SGS) が利用可能です。



T/T、PayPal、Western Union、L/C 一覧払い、または交渉可能。



在庫品の場合はご入金確認後2日以内に発送いたします。



数量によります。
